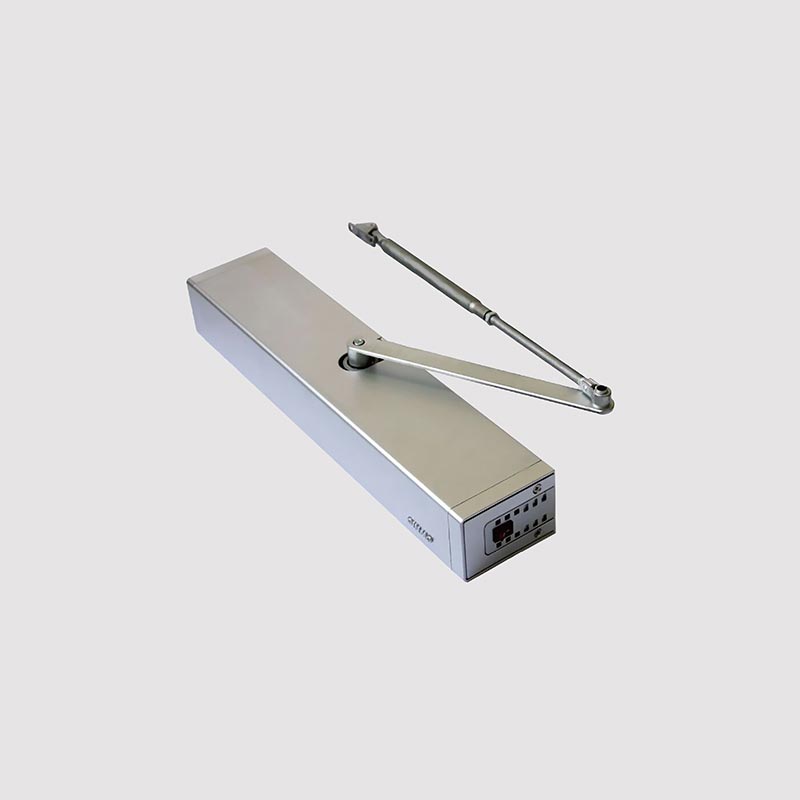

Аўтаматычны прывад павароту 300 кг

Як працуе аўтаматычны прывад павароту 300 кг?

1. Трыгерны сігнал: адкрыццё дзвярэй можа быць выклікана рознымі метадамі, такімі як інфрачырвоныя або мікрахвалевыя датчыкі, ручныя кнопкі, сістэмы кантролю доступу і г.д.

2. Апрацоўка сістэмы кіравання: пасля атрымання сігналу кантролер ацэньвае ўвод, правярае, ці выкананы ўмовы для адкрыцця, і выдае каманду для актывацыі сістэмы прывада.

3. Механічны рычаг з прывадам ад рухавіка: рухавік высокай магутнасці актывуецца і, выкарыстоўваючы рэдукцыйны механізм для атрымання стабільнага крутоўнага моманту, прыводзіць у рух механічны рычаг або сістэму злучэнняў.

4. Працэс адчынення дзвярэй: механічная рука штурхае дзверы, каб яны круціліся вакол завес, адчыняючы іх на загадзя зададзены кут. У гэтым працэсе выкарыстоўваецца механізм «мяккага пуску» для прадухілення раптоўных штуршкоў, гарантуючы плаўнае адчыненне нават цяжкіх 300 кг дзвярэй.

5. Утрымліваючы адкрыты стан: дзверы застаюцца ў адкрытым становішчы на ​​працягу пэўнага часу, які рэгулюецца.

6. Працэс аўтаматычнага закрыцця: сістэма кіравання выдае каманду на закрыццё дзвярэй; рухавік змяняе кірунак, і дзверы зачыняюцца павольна, каб прадухіліць пляск або ўдары, тым самым забяспечваючы бяспечную працу нават з цяжкімі дзвярыма.

Якія спосабы ўстаноўкі аўтаматычнага прывада ворных дзвярэй 300 кг?

У сувязі са спецыфічнымі патрабаваннямі, звязанымі з кіраваннем цяжкіх дзвярных панэляў, аўтаматычны прывад ворных дзвярэй вагой 300 кг прад'яўляе высокія патрабаванні да мантажных канструкцый, размеркавання нагрузкі і прасторавай планіроўкі. Ёсць тры асноўных метаду ўстаноўкі, кожны з якіх падыходзіць для розных архітэктурных умоў, тыпаў дзвярэй і патрабаванняў да дызайну; на этапе кансультацый па праекце мы прааналізуем вашу канкрэтную сітуацыю і дамо індывідуальныя рэкамендацыі.

I. Тып рычажнага механізму з верхнім мантажом

Для прывадаў ворных дзвярэй гэта найбольш распаўсюджаны і гнуткі спосаб ўстаноўкі. Галоўны рухавік мацуецца на сцяне або бэльцы прама над дзвярной стойкай. Высокатрывалы рычаг злучаецца адным канцом з выхадным валам рухавіка, а другі канец шарнірна замацаваны на верхняй частцы дзвярнога палатна. Дзвярное палатно круціцца вакол арыгінальных завес, пазбаўляючы ад неабходнасці замены існуючых дзвярных паваротаў.

Перавагі:

Зручны для рамонту: не патрабуе змены падлогі, што робіць яго ідэальным для мадэрнізацыі існуючых будынкаў.

Лёгкае абслугоўванне: асноўны блок адкрыты, што дазваляе аглядаць і рамантаваць, не здымаючы дзверцы.

Нізкі кошт: не патрабуе ўбудаваных кампанентаў або складаных будаўнічых работ.

Патрабаванні да ўстаноўкі:

Верхняя дзвярная стойка павінна быць пабудавана з трывалага бетону або сталі; строга забаронены сталёвы каркас з лёгкага калібра. Вышыня ў чыстым выглядзе павінна быць ≥ 2100 мм, а адтуліны для мацавання рычага павінны быць папярэдне прасвідраваны ў верхняй частцы дзвярнога палатна.

II. Верхняе ўсталяванне з рэдуктарам

Калі ваш праект патрабуе высокай дакладнасці або высокага ўзроўню герметычнасці, мы можам парэкамендаваць гэты спосаб мантажу. Рухавік і рэдуктар убудаваны ў верхні шарнірны вузел. Мацаванне дзвярнога палатна ажыццяўляецца з дапамогай спецыяльных апорных завес, якія ўсталёўваюцца ў верхнія і ніжнія паваротныя гнязды; матор непасрэдна прыводзіць у рух верхні паваротны вал, тым самым круцячы ўсё дзвярное палатно.

Перавагі:

Плыўная праца: адсутнасць паваротнага рычага гарантуе, што дзвярное палатно застаецца стабільным і не хістаецца.

Выдатная герметычнасць: звычайна выкарыстоўваецца ў чыстых памяшканнях і лабараторыях; у спалучэнні з ушчыльняючымі стужкамі дасягаецца высокая ступень герметычнасці.

Эстэтычная прастата: адсутнасць адкрытых рычагоў злучэння забяспечвае больш чысты і абцякальны знешні выгляд.

Палепшанае размеркаванне нагрузкі: вага дзвярэй размяркоўваецца паміж верхнімі і ніжнімі шарнірамі, падаўжаючы тэрмін службы завес.

Патрабаванні да ўстаноўкі:

Патрабуецца будаўніцтва новага дзвярнога праёму або поўная структурная рэканструкцыя існуючага праёму. Апорная пліта для ніжняй шарнірнай разеткі павінна быць убудавана ў падлогу, а нясучая сталёвая пласціна павінна быць убудавана ў верхнюю канструкцыю. Само дзвярное палатно патрабуе спецыяльнага выраза па цэнтры для размяшчэння верхняга паваротнага вала. Да гэтага метаду варта падыходзіць з асцярожнасцю ў праектах рэканструкцыі існуючых структур, і ў такіх выпадках ён не можа быць рэкамендаваны.

III. Падземная гідраўлічная сістэма

Гэта схаванае рашэнне, распрацаванае для высакакласных камерцыйных памяшканняў і асяроддзяў, дзе адсутнічаюць накладныя структурныя элементы. Гідраўлічны цыліндр і рухавік аб'яднаны ў заглыблены ў зямлю корпус; штурхач цягнецца ўверх ад падлогі, каб злучыцца з ніжнім краем дзвярнога палатна, прымушаючы дзверы паварочвацца вонкі ад сваёй асновы пры адчыненні.

Перавагі:

Цалкам схаваны: над галавой няма бачнага абсталявання, што захоўвае эстэтычную цэласнасць фасада будынка.

Падыходзіць для канструкцый без бэлек: ідэальна падыходзіць для памяшканняў са шклянымі перакрыццямі або падвеснымі столямі з гіпсакардону.

Палепшанае адчуванне выпадку: часта выкарыстоўваецца для ўваходу ў раскошныя крамы, музеі і прыватныя вілы для стварэння грандыёзнага, цырыманіяльнага эфекту.

Патрабаванні да ўстаноўкі:

Грунтавая паверхня патрабуе праробкі траншэй і перадзаладкі; гатовая паверхня павінна прайсці гідраізаляцыйную апрацоўку для прадухілення карозіі, выкліканай назапашваннем вады. У выпадку няспраўнасці неабходна падняць крышку доступу, каб выканаць тэхнічнае абслугоўванне, што можа быць адносна нязручна. Акрамя таго, гэтая сістэма прад'яўляе строгія патрабаванні да роўнасці і роўнасці падлогі. Калі ваш праект надае асабліва высокі прыярытэт эстэтыцы - і пры ўмове, што ўмовы на пляцоўцы сумяшчальныя - гэты метад ўстаноўкі служыць выдатным выбарам.

FAQ

Пытанне: У чым прынцыповая розніца ў прынцыпе працы прывада ворных дзвярэй вагой 300 кг і мадэлі вагой 150 кг?

A: Асноўная аперацыйная логіка ідэнтычная; аднак апаратнае рэзерваванне значна адрозніваецца.

Рухавік: рухавік аўтаматычнага прывада ворных дзвярэй вагой 300 кг мае больш высокую выходную магутнасць і больш тоўстыя цеплаадводы.

Матэрыял шасцярні: 300-кілаграмовая ўстаноўка патрабуе шасцярэнькі, цалкам апрацаваных са сталі, каб вытрымліваць велізарныя сілы зруху.

Трываласць спружыны: калі ён абсталяваны функцыяй зачынення дзвярэй, унутраны ціск зваротнай спружыны ў прывадзе ворных дзвярэй вагой 300 кг у 2-3 разы большы, чым у стандартных блокаў.

Пытанне: Чаму хуткасць адчынення 300-кілаграмовага прывада ворных дзвярэй здаецца адносна нізкай?

A: Гэта звязана з кіраваннем фізічнай кінэтычнай энергіяй; калі б дзверы вагой 300 кг рухаліся занадта хутка, кінэтычная энергія, якую яны ствараюць, уяўляла б значную небяспеку для бяспекі.

Для звышмоцных агрэгатаў прыярытэт аддаецца стабільнасці працы пры высокім крутоўным моманце, а не рэзкай хуткасці, каб забяспечыць магчымасць імгненнага прыпынку ў любой кропцы ходу дзвярэй.
